TOKYO FLAT WIRE CO., LTD. English 东京平线有限公司 简体中文 東京平線株式会社 〒120-0044 東京都足立区千住緑町1-21-24 ご訪問ありがとうございます。(^▽^)/ TEL 03-3881-8121 FAX 03-3881-8123 Eメール h.ito@tokyohirasen.com 地図 当社は、異形線，平角線の製造，加工，販売をしています。細線の異形線加工が得意です。 異形線コイルスプリングの素材を、日本はもとより、世界に向けて供給しています。 （素材径でφ０．１ｍｍ～φ１２．０ｍｍの加工が可能です） また、ねじれが発生しない直線機を 有しており、２×５～３×１６ｍｍの平線の直線が可能です。

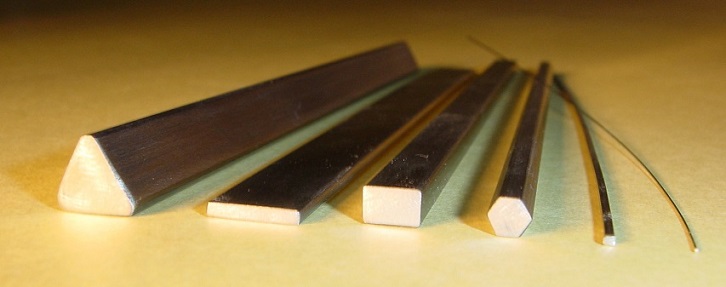

各種異形線の写真 トピックス1：医療用ガイドワイヤー用に極細平角線0.1×0.2ｍｍの製造に成功しました。 （サイド面もフラットです） トピックス2： Ｉ型線（Ｈ型線）1.5×3.5×6.0mmの生産を開始しました。（2017年3月） トピックス3：医療用ステンレス平線，電子部品用（非鉄）極細平角線の量産を開始しました（2013年） トピックス4：YOU TUBEに大阪の中小企業総合展の会社紹介映像をアップしました。 トピックス5：2009年は、タイのバンコクで開催されるMETALEX2009に出展します。→タイの展示会 トピックス6：2008年は海外を含めて４回の展示会に出展します。（大阪,ｱﾒﾘｶ,中国,東京）→各種展示会 トピックス７： 角ばね用に、SUS304-WPB 角線 0.1×0.1ｍｍの製造に成功しました。 サンプルを差し上げます。左記からお申し込み下さい。→平角線0.1×0.1mmの写真 トピックス８： 財団法人 中小企業総合研究機構が調査した技術力，製品開発力のある中小企業の 成功事例として紹介されました。 → 中小企業総合研究機構の調査結果 小型,軽量化に極細異形線をお試しください当社は高精度圧延ロールを使用し、極細異形線を製造しています。 厚：幅＝1：1の四角線から1：2.5程度の平角線（最小0.1×0.1～0.1×0.25程度）まで可能です。 また寸法精度に関しても±5μm(±0.005㎜）を達成しています。 0.1mm四角線製造秘話は、こちら！ 精度要求の高いものに関しては、ダイス引きも行っております。 アルミ、銅、真鍮（黄銅）、りん青銅 等の非鉄金属も得意です。 極細異形線を使用する目的は、ほとんどが製品の小型，軽量化であり、世の中が軽薄短小 に動く中で、極細異形ワイヤーの需要は増加しています。具体的には、角線，平角線に関しては 並べて巻いた時に、丸線よりも密に巻ける特長があり、これを生かした製品には”角ばね（スプリング）” があります。角線を巻いたバネは、同じ大きさの丸線を巻いたバネよりも強度があるので、小さな スペースしかない小型の機器に多く使われます。 また、”角電線”に関しては、同じように密に隙間なく巻けるので、同じ大きさでも大電流を流せます。 従って、小型モーター及びトランス（変圧器）の巻き線等に多く使われています。（下図参照）

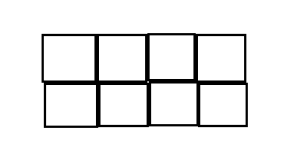

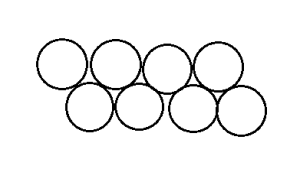

図１．四角線を密に巻いた時（隙間がない） 図２．丸線を密に巻いた時のイメージ図（隙間がある）
医療用の分野では、内視鏡の中にメスやクリップを通すために、内視鏡よりもっと細い管（ガイドワイヤ ー）を数本入れる必要があります。その管は当然、自由に曲る必要があるので、通常は密着して巻いた ステンレスバネが使用されます。 この密着バネには矛盾した２つの要求があります。１つは管をたくさん通したいので、外径は小さく したい。もう１つは、管の中をメスやクリップが通るので、内径は大きくしたいことです。 そこで、当社の医療用のステンレス平角線が役立ちます。 平角線を密着して巻くと、厚さが薄いので外径は小さくなり、内径は大きくなります。 （下図参照→内径が同じ場合、管の強度を出すために、あまり細い丸線は使用できません） 図２．平角線のガイドワイヤー（外径が小さい） 図３．丸線のガイドワイヤー（外径が大きい）
また、丸線よりも表面積が大きいことを利用し、”電子部品の放熱極”用の銅線や表面摩擦で抜けにくい ”コネクタ部品”用の銅線等 製品をコンパクトにしていく目的で極細異形線は使われます。

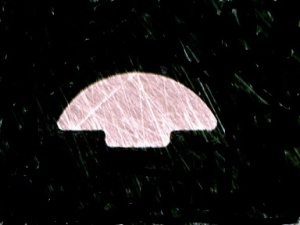

写真１．きのこ型線（放熱極） 1.2×2.6㎜ 写真２．クラゲ型線（放熱極） 1.5×3.5㎜
また、当社は１㎜～16㎜の異形線に関しては、もっとシンプルな方法で製造できないかを常に 研究しています。異形線は製造方法によって、価格が大きく違ってくるのです。 では、異形線製造方法と価格，品質の関係を見てみましょう。創業明治以来のノウハウを少し だけお見せします。 異形線製造方法と価格の関係！
